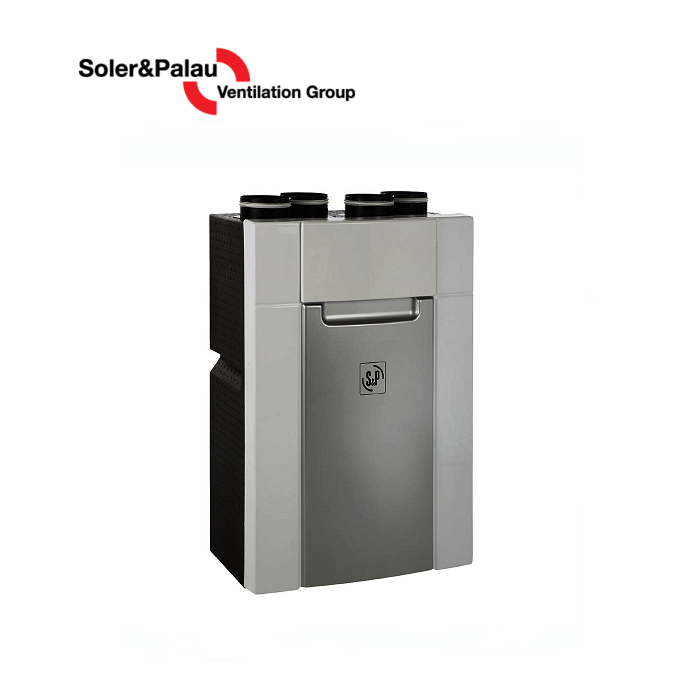

Soler&Palau DOMEO 210 FL, DOMEO 210RD/APP – centrální

Větrací jednotky s rekuperací tepla DOMEO 210 jsou určené pro větrání rodinných domů a jsou vybaveny protiproudým výměníkem. Výměník dosahuje účinnosti až 92 % zpětného získání tepla, pro letní období je jednotka vybavena obtokem.

Průtok vzduchu

až 210m3/h

Hladina akustického výkonu

49 dBa

Energetická třída

A+

Tepelná účinnost zpětného získávání tepla

92%

Cena včetně montáže

Nezávazná poptávka

Rekuperační jednotky jsou zárukou zdravého prostředí, které Vám zajistí řízené větrání s rekuperací tepla. Stavebnicový systém ED Flex byl vyvinut pro snadný návrh a jednoduchou montáž řízeného větrání s rekuperací tepla. Je určen pro instalaci do stávající a nové bytové výstavby rodinných  domů a bytů. Rozvody jsou z flexibilních hadic ED Flex 75/63mm (vnější/vnitřní průměr) s paprskovitým vedením od rozdělovacího boxu k distribučním prvkům.

Větrací jednotky s rekuperací tepla DOMEO 210 jsou určené pro větrání rodinných domů a jsou vybaveny protiproudým výměníkem. Výměník dosahuje účinnosti až 92 % zpětného získání tepla, pro letní období je jednotka vybavena obtokem. Jednotka DOMEO 210 je vybavena dvěma radiálními ventilátory s EC motory. Jednotka je na straně sání odpadního vzduchu vybavena filtrem G4 a na sání čerstvého vzduchu filtrem M5 (volitelně filtrem M7). Rekuperační jednotka DOMEO 210 FL je součástí programu Nová zelená úsporám.

Technické parametry

Skříň
vyrobena z kvalitního EPP, zajišťujícího nízké tepelné ztráty jednotky. Čelní panel je vyroben z kvalitního plastu. Hrdla (Ø 125 mm) jsou umístěna na horní části skříně. Plně automatický obtok výměníku (by-pass) je standardně součástí jednotky.
Jednotka je vybavena řídicím systémem, který indikuje znečištění filtrů, ovládá by-pass a umožňuje spuštění funkce zvýšeného provětrávání (BOOST).

Ventilátory
Na sání odpadního vzduchu a sání čerstvého vzduchu je větrací jednotka vybavena radiálními ventilátory s dozadu zahnutými lopatkami a s EC elektromotory.

Motory
jednofázové EC motory 230 V/50 Hz.

Rekuperace
Protiproudý deskový výměník je z plastu, účinnost až 92 %. Výměník je přístupný po demontáži čelní stěny jednotky. Pro letní provoz je jednotka vybavena obtokem výměníku.

Filtr
Na sání odpadního vzduchu je filtr třídy G4 (ISO coarse 65%) a na sání čerstvého vzduchu je filtr M5 (ISO ePM10 50%), volitelně F7 (ISO ePM1 65%). Přístup k nim je po vytažení servisního víka filtrů na čelní straně jednotky. K vyjmutí nejsou třeba žádné nástroje.
Náhradní filtry:
• AFR-DOMEO M5 (ISO ePM10 50%) / G4
(ISO coarse 65%) sada náhr. filtrů

Regulace
Ve výkonových charakteristikách jsou vyznačeny charakteristiky pro jednotlivé otáčky.
Vzdálený ovladač má čtyři potenciometry pro nastavení průtoku standardního, zvýšeného nebo vychlazovacího režimu v letním období. Poslední potenciometr slouží pro nastavení vyvážení režimu větrání. Je možné nastavit režim rovnotlaký, přetlakový nebo podtlakový.
Jednotka má analogový vstup 0–10 V pro připojení externích čidel CO2, RH nebo teploty.

Regulace teploty
V letním období může být vzduch v jednotce veden obtokem mimo výměník, čímž je možné v noci částečně vychlazovat objekt.

Elektrické připojení
Z jednotky je vyveden šestižilový 1,2 m dlouhý kabel určený pro přímé napojení ovladače a napájení.

Montáž
Montáž je standardně ve svislé poloze, pro montáž na stěnu je nutno dodržet výšku minimálně 300 mm nad podlahou. Je potřeba zachovat dostatečně volný prostor před jednotkou, aby bylo možné vyjmout filtry nebo otevřít víko a čistit výměník. Součástí dodávky je ocelový pozední rám pro uchycení na stěnu. Připojení odvodu kondenzátu se provede přes sifonový pachový uzávěr na odpadní vedení nebo dešťový svod.

Hluk
Nízký hluk díky speciální konstrukci a použití plochých ventilátorů s EC motory.

Příslušenství
• ED Flex System® kruhové rozvody
• CONTROL-CO2 čidlo CO2
• CONTROL-VOC čidlo VOC
• CONTROL-HR čidlo relativní vlhkosti
• MBE-AFP aktivní protimraz. ochrana
• TSP-B grafický displej s časovým programem

Pokyny
V oblastech, kde jsou teploty často pod -5 °C, se doporučuje na sání čerstvého vzduchu instalovat předehřev vzduchu o odpovídajícím výkonu (např. MBE-AFP 125/0,4). Po základním nastavení montážní firmou nevyžaduje jednotka žádné další nastavování. Nároky na uživatele jsou minimální. Výměna filtru se doporučuje minimálně jednou ročně. Dále je možné instalovat vzduchový/kapalinový zemní registr ED Geoflex/ED KZ-R. Projektování rekuperačních jednotek DOMEO a jejich použití v objektech s plynovými spotřebiči kategorie B (plynové kotle a ohřívače vody s otevřenou komorou) nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína se řídí platnými předpisy. Větrání musí odpovídat normativním předpisům požární bezpečnosti staveb a nesmí být v rozporu s požárními předpisy.

Varianty
• DOMEO 210 FL – standardní provedení s dálkovým ovladačem
• DOMEO 210 RD – provedení s bezdrátovým ovladačem, konstantní průtok

Informace
Jednotka je vybavena protiproudým výměníkem s vysokou účinností zpětného získávání tepla až 92 %. Jednotka je určena pro trvalý provoz. Jednotku lze spojit s nadřazeným systémem pomocí protokolu Modbus, který také umožňuje ovládání protimrazové ochrany a el. ohřívače.

Specifikace

Výkon – chlazení/Topení

Průtok vzduchu

Energetická třída

Výměník

Účinnost zpětného získávání tepla

Hladina akustického výkonu

Instalace jednotky

Hmotnost jednotky

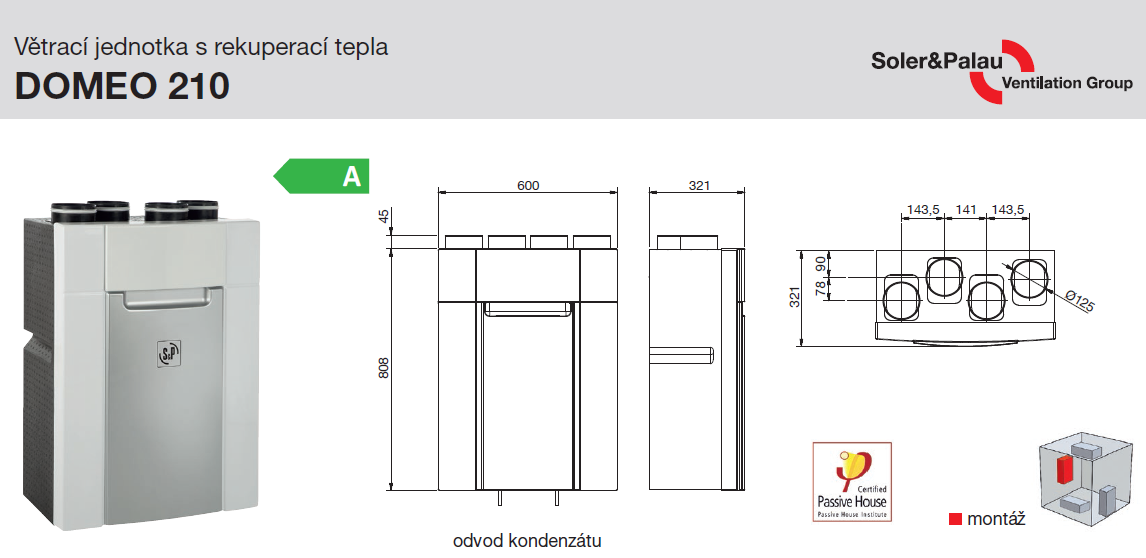

Rozměry jednotky VxŠxH

-

až 210m3/h

A+

Deskový protiproudový

92%

49 dBa

Nástěnné

15 kg

808x600x321 mm
